ASRock B365M Phantom Gaming 4 - Jeftino do uber Turbo moda
Iako hrpa procesora podržava overklokiranje, relativno malen broj korisnika u konačnici koristi tu mogućnost. Ako se ubrajate među takve, a istodobno ste se namjerili na jedan od Intelovih LGA-1151 procesora, ova ASRockova ploča zaslužuje vašu pozornost
Čipset | Intel B365 |
---|---|
Socket | LGA-1151 |
Memorija | 4 × DDR4, do 2.666 MHz, maks. 64 GB |
PCIe konektori | 1 × PCIe 3.0 x16 (CPU) 1 × PCIe 3.0 x16 (čipset, x4) 1 × PCIe 3.0 x1 (čipset) |
SATA / M.2 / U.2 | 6 × SATA, RAID 0, 1, 10 1 × M.2 do 22110 NVMe PCIe 3.0 x4 1 × M.2 do 2280 NVMe PCIe 3.0 x4 |
Mreža | 1 × GbE Intel I219V |
Audio | Realtek® ALC1200 Nichion kondenzatori |
Stražnji konektori | 1 × combo PS/2 1 × LAN (RJ45) 1 × DisplayPort 1 × HDMI 1.4a 2 × USB 2.0 4 × USB 3.1 Gen1 1 × USB-C 3.1 Gen1 5 × audio konektor 1 × optički S/PDIF izlaz |

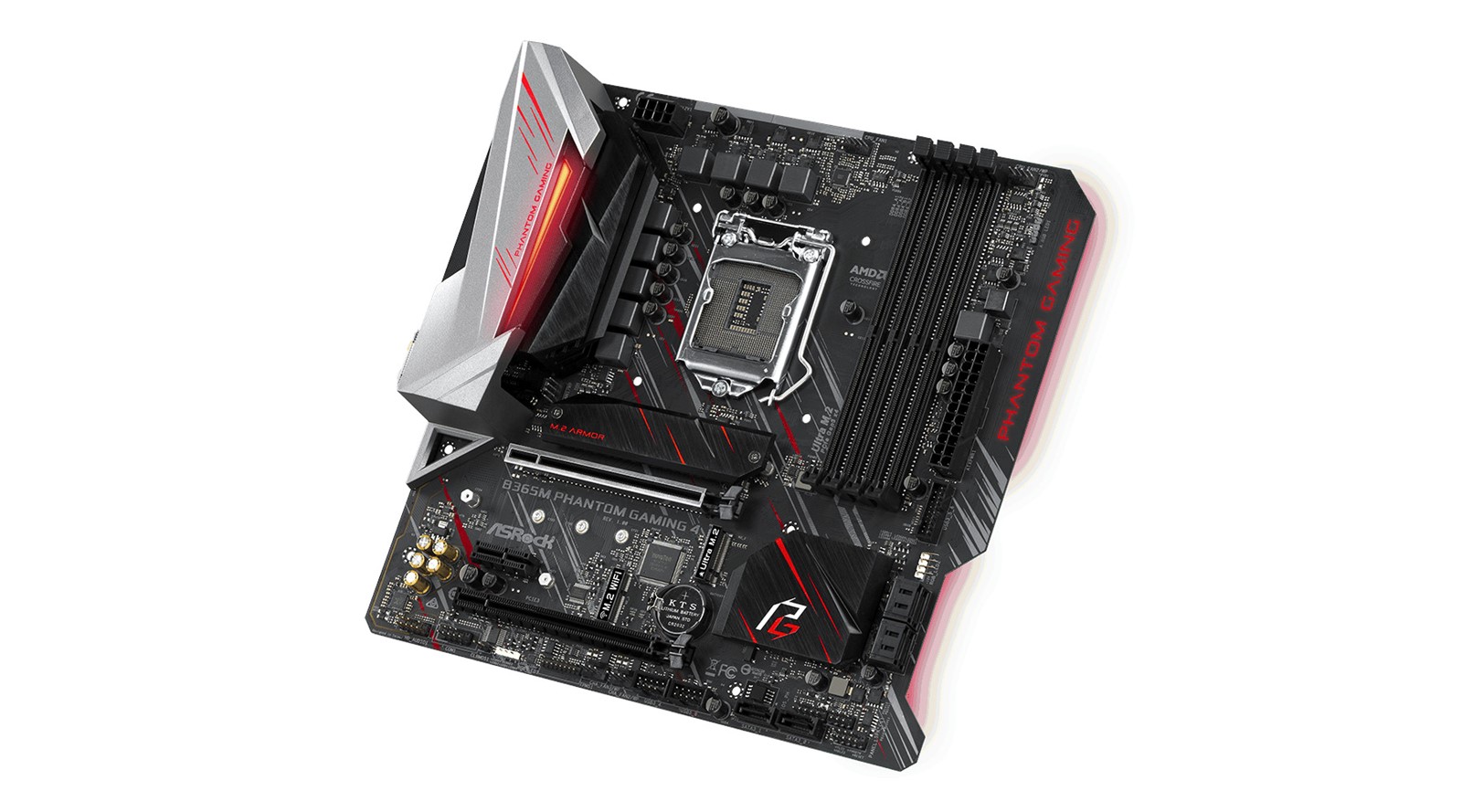

Kao što se vidi na fotkama, ali i u imenu ploče, izvedena je u micro ATX formatu koji nije tako čest, no ima svoje prednosti – nudi solidnu razinu kompaktnosti, bez više cijene koja prati mini ITX komponente. Ploča se isporučuje s parom SATA kabela, vijcima za ugradnju M.2 SSD-a, zaštitnom pločicom za stražnje konektore, CD-om s driverima i pratećim softverom te parom priručnika. Dizajnom je dosta specifična, pogotovo ako imamo na umu da košta ispod 1.000 kuna. Kutovi PCB-a su podrezani, a desna strana izvučena kako bi se stvorio prostor za natpis Phantom Gaming. Ispred zakrenutih SATA portova je, pak, PCB odrezan prema unutra. Izgled ploče diže i RGB osvjetljenje ugrađeno ispod desnog ruba PCB-a te ispod prozorčića oklopa koji ukrašava lijevi dio ploče. Na ploču je moguće spojiti i do tri RGB trake – dvije obične i jednu aRGB. Dosta solidno za jeftinu ploču.

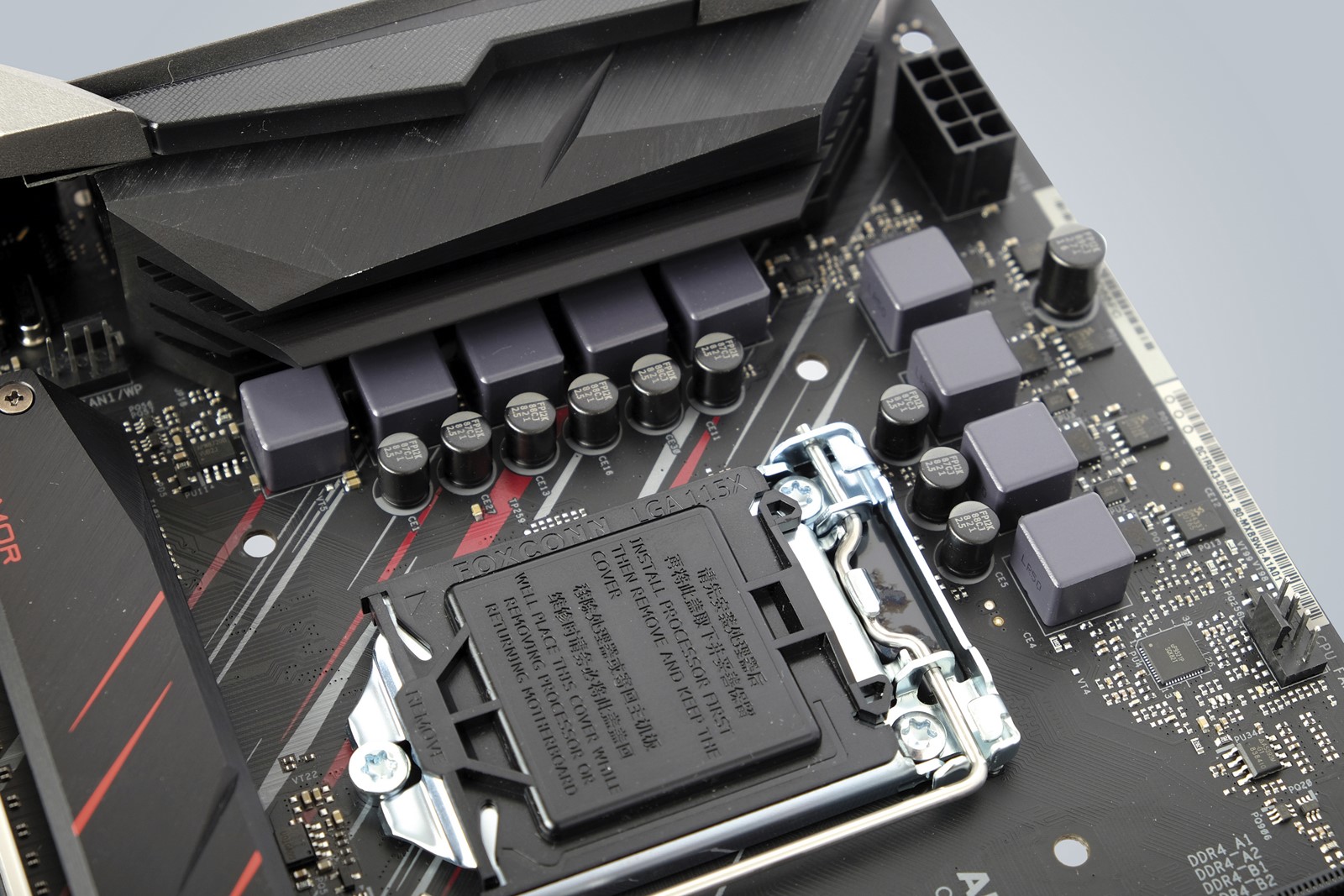

Kako je riječ o ploči koja cilja na jeftinije procesore, napajanje procesora dosta je skromno, kako u električkom pogledu, tako i u pogledu hlađenja. Za kontrolu faza brine se UPI Semiconductorov PWM kontroler UP9521P koji radi u 3+2-faznom modu. Na tri primarna kanala spojeni su doubleri iste tvrtke, a na svaki od njih dva seta MOSFET-a – Nikos PK618BA i PZ0903BK. Za dvije sekundarne faze koriste se još dva signal drivera jer sâm PWM kontroler očito nije dovoljan za pogon svih faza. Zanimljivo je da imamo i još jedan dodatni Richtekov PWM kontroler, koji se brine za VCCSA napon, odnosno System Agent procesora u kojem su memorijski i PCIe kontroler te 2D dio GPU-a. Pasivni hladnjačić prekriva samo CPU faze VRM-a.
Optimizacija Turba
Ova konfiguracija OK je za slabije Intelove procesore, no štos je u tome da je na ovu ploču moguće ugraditi modele Core i7, pa čak i i9. OK, nije ih moguće ručno overklokirati, no BIOS ploče nudi mogućnost podešavanja Turbo sustava procesora, odnosno produžavanje trajanja maksimalnog Turbo moda. To u praksi znači da procesor, kad je opterećenjem, stalno radi u maksimalnom Turbo modu, no nauštrb više potrošnje i zagrijavanja. Srećom, ploča nudi i mogućnost ručne regulacije napona pa je potrošnju i zagrijavanje moguće donekle optimizirati, no i dalje je preporučljivo imati aktivno hlađenje napajanja procesora. Procesor možemo spariti s do 64 GB memorije u obliku četiri modula maksimalnog takta 2.666 MHz (ograničenje B365 čipseta).

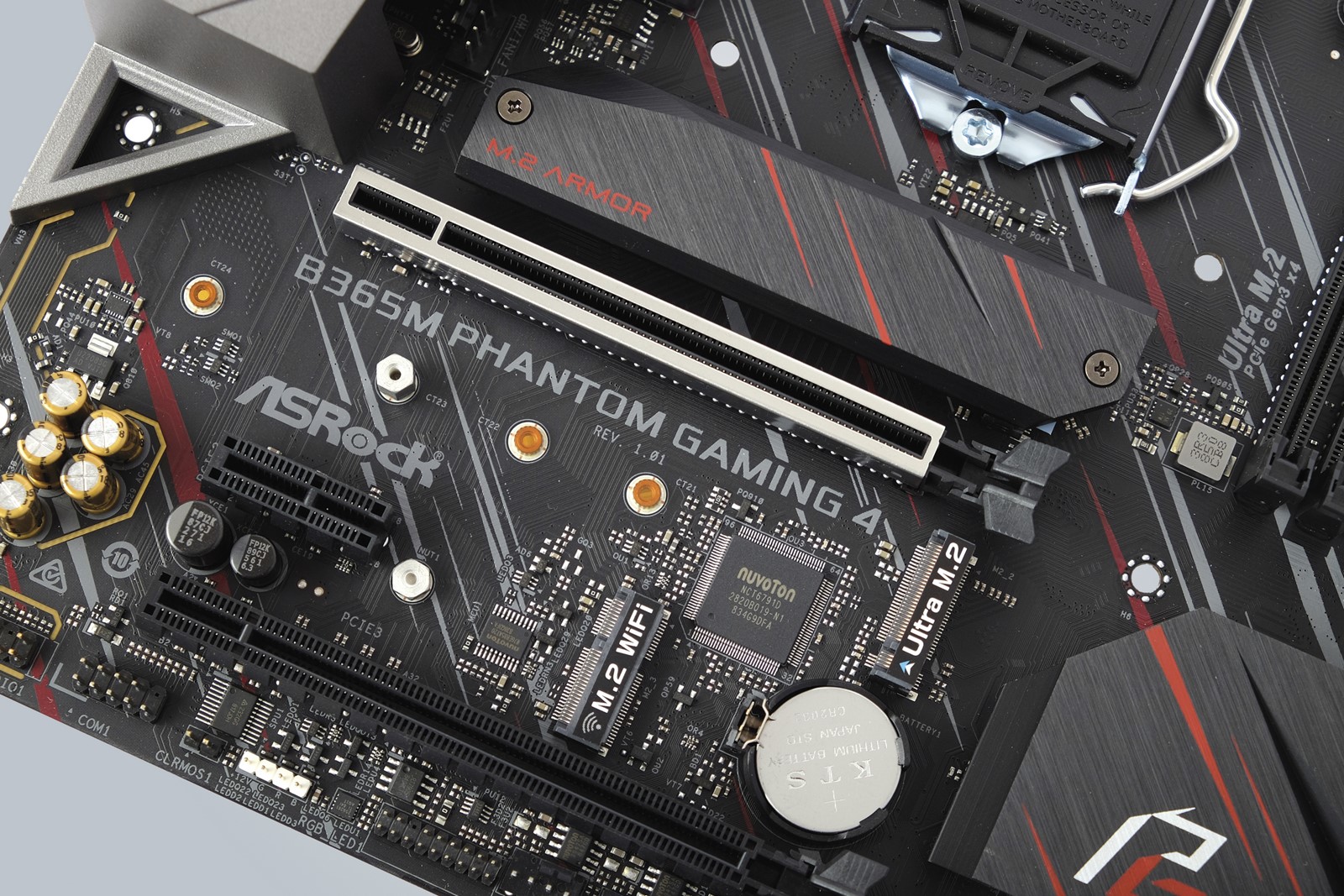

Ploča nudi dva PCIe x16 utora, s time da je gornji ojačan, spojen izravno na procesor i nudi punu propusnost, a donji je interno samo x4. Iznad i ispod primarnog PCIe konektora utori su za M.2 SSD-ove, a gornji ima i pasivni hladnjak. Ploča također nudi M.2 utor za Intelovu CNVi Wi-Fi karticu. Za spajanje SATA uređaja imamo šest konektora (četiri oborena, dva uspravna), a tu su i dva interna USB-a 2.0 i jedan USB 3.1 Gen1.

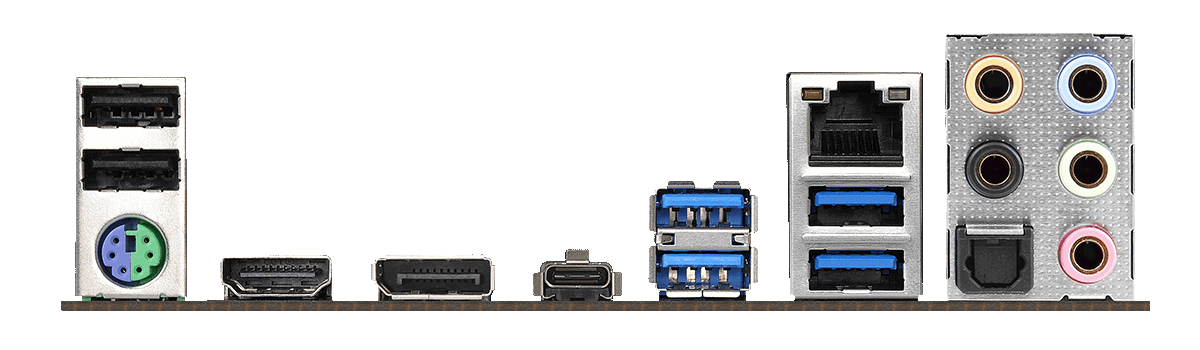

Ponuda stražnjih konektora malko je siromašna u pogledu USB-a, no treba pohvaliti korištenje Intelove mrežne kartice te ponudu audiokonektora, iako je sam zvučni kontroler nešto stariji (ALC 1200 umjesto standardnog ALC-a 1220).
ASRock B365M Phantom Gaming 4
- Atraktivan izgled
- Solidna ponuda konektora
- Intelova mrežna kartica
- Dobar BIOS
- Mogućnost optimiziranja performansi procesora
- RGB osvjetljenje i podrška za spajanje RGB i aRGB traka
- Pristupačna cijena
- Slabiji VRM se dosta grije u kombinaciji s jačim procesorima
- Sekundarni M.2 utor direktno ispod grafičke kartice
